МИДА-ДИВ-13П-Ех

Измеряемое давление: избыточное давление - разрежение

Наличие взрывозащиты: искробезопасная электрическая цепь

Диапазон рабочих температур: нормальный

Выходной сигнал: аналоговый

Серия датчиков: МИДА-13П

Диапазон измерений (МПа):

Основная погрешность:

Тип подключения:

Диапазон рабочих температур:

Код линии (код выходного сигнала):

Тип штуцера:

Модификация, исполнение:

Срок исполнения заказа:

Ориентировочная цена без НДС: 14510 руб.

Описание
Модификации и сопутствующее оборудование (3)

Область применения	общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика
Рабочая среда	жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям
Диапазон измеряемых давлений, МПа	(-0,002)-0,002/ (-0,003)-0,003/ (-0,005)-0,005/ (-0,008)-0,008/ (-0,0125)-0,0125/ (-0,02)-0,02/ (-0,03)-0,03/ (-0,05)-0,05/ (-0,1)-0,06/ (-0,1)-0,15/ (-0,1)-0,3/ (-0,1)-0,5/ (-0,1)-0,9/ (-0,1)-1,5/ (-0,1)-2,4
Основная погрешность, ±%	0,5
Диапазон температур окружающей среды, °С	-40…+80
Диапазон температур измеряемой среды, °С	-40...+80
Дополнительная погрешность от влияния изменения температуры окружающего воздуха, % на 10 °С (в зависимости от кода выходного сигнала и основной погрешности)
01 - ± 0,5 %	± 0,17
02 ;03 ;04; 05/1; 05/2; 05/4 - ± 0,5 %	± 0,25
Код выходного сигнала (линия)	01 - 4-20 мА (2-проводная), 02 - 0-5 мА (3-проводная), 03 - 0-5 В (4-проводная), 04 - 0-5 мА (4-проводная), 05/1 - 0,4-2 В (3-проводная), 05/2 - 0,5-4,5 В (3-проводная), 05/4 - 0-10 В (3-проводная)
Напряжение питания, В	12...36 (4-20 мА в зависимости от нагрузки)/ 20...36 (для 0-5 мА)/ 3,6…36 (для 0,4-2 В)/ 9…36 (для 0,5-4,5 В и 0-5 В)/15…36 (для 0-10 В)
Потребляемый ток, не более, мА	20,2 (для 4-20 мА)/ 2...10 (для Uн-Uв В)/10 (для 0-5 мА)
Пылеводозащищенность	IP65
Климатическое исполнение	У2 -для давления свыше 0,025 Мпа/ УХЛ3.1 – для давления 0,025 Мпа и ниже
Устойчивость по механике	G2
Вид взрывозащиты	искробезопасная электрическая цепь PO Ex ia I Ma X/0Ex ia IIC T4 Ga X

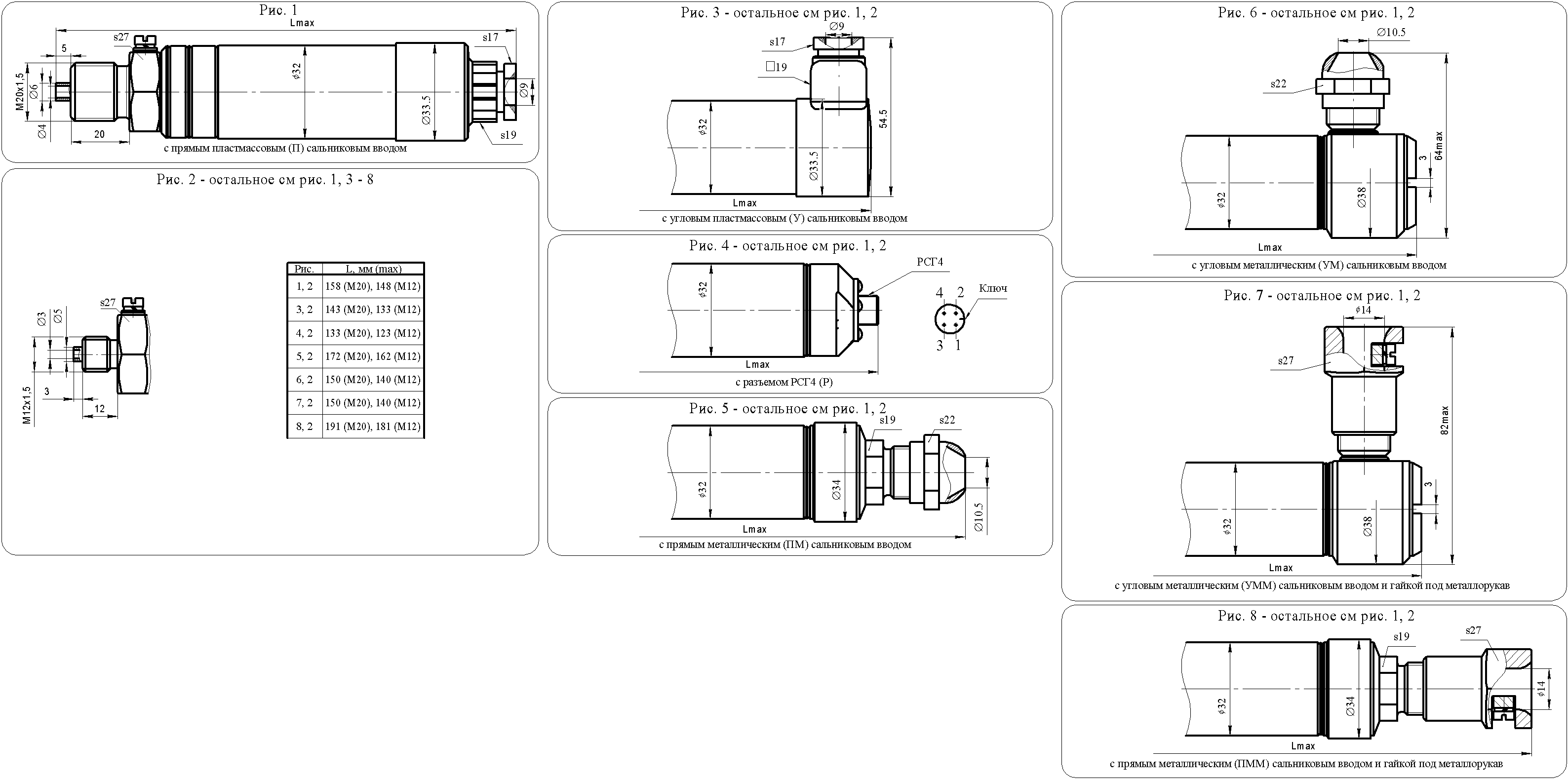

Тип подключения	сальник пластмассовый: прямой (ПП), угловой (УП)/ сальник металлический: прямой (ПМ), угловой (УМ), прямой под металлорукав (ПММ), угловой под металлорукав (УММ), угловой под металлопластиковый рукав (УММ-15), разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2РМГ22 (УР5)
Тип штуцера	М20 х 1,5/ М12 х 1,5/ др. по заказу
Масса, не более, кг	от 0,35 до 0,7
Номер технических условий	ТУ4212-044-18004487-2003
Сертификат сответствия и взрывозащищенности	№ ТС RU C-RU.ME92.B.01083 Серия RU № 0760131
Свидетельство об утверждении типа средств измерений	RU.C.30.004.A № 64988
Номер в Госреестре средств измерения РФ	17636 - 17
Межповерочный интервал	5 лет
